🔵2.2.1 έως 2.2.6 Αλγόριθμοι

2.2.1 Ορισμός Αλγορίθμου





2.2.5 Αναπαράσταση αλγορίθμου

Η αναπαράσταση των αλγορίθμων μπορεί να πραγματοποιηθεί με:

  • Φυσική γλώσσα όπου η αναπαράσταση γίνεται με την ομιλούμενη γλώσσα, μέσω της οποίας περιγράφονται τα βήματα επίλυσης του προβλήματος. Ωστόσο, με τη φυσική γλώσσα μπορούν να παρατηρηθούν ασάφειες στις οδηγίες.
  • Ψευδοκώδικα ή ψευδογλώσσα η οποία είναι μια υποθετική γλώσσα για την αναπαράσταση αλγορίθμων με στοιχεία από κάποιες γλώσσες προγραμματισμού, παραλείποντας λεπτομέρειες που δεν είναι ουσιαστικές για την ανθρώπινη κατανόηση του αλγορίθμου.
  • Γλώσσα προγραμματισμού η οποία είναι μια τεχνητή γλώσσα, που έχει αναπτυχθεί για να δημιουργεί ή να εκφράζει προγράμματα για τον υπολογιστή. Η αναπαράσταση των αλγορίθμων με γλώσσα προγραμματισμού μπορεί να γίνει είτε με οπτικές είτε με κειμενικές γλώσσες προγραμματισμού.
  • Μεθοδολογίες διαγραμματικής αναπαράστασης αλγορίθμων που συνιστούν έναν γραφικό τρόπο παρουσίασης του αλγόριθμου. Από τις διάφορες μεθοδολογίες διαγραμματικής αναπαράστασης αλγορίθμων που έχουν επινοηθεί η πιο διαδεδομένη είναι το διάγραμμα ροής, όπου η περιγραφή και η αναπαράσταση των αλγορίθμων γίνεται με τη χρήση γεωμετρικών σχημάτων - συμβόλων, όπου το καθένα δηλώνει μια συγκεκριμένη ενέργεια ή λειτουργία.







2.2.6 Δεδομένα και αναπαράστασή τους



Ορισμός: Δομή Δεδομένων



Πίνακας

O πίνακας (table) αποτελείται από ένα σύνολο ομοειδών απλών στοιχείων, καθένα από τα οποία καθορίζεται με τη βοήθεια ενός ή περισσοτέρων δεικτών. Ένας πίνακας μπορεί να είναι μίας, δύο ή περισσοτέρων διαστάσεων, ανάλογα με το πλήθος δεικτών που χρειάζονται για να καθοριστεί η θέση του.

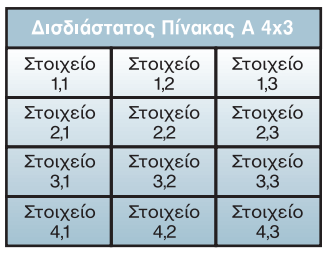

Εικόνα: Δισδιάστατος Πίνακας



Στοίβα

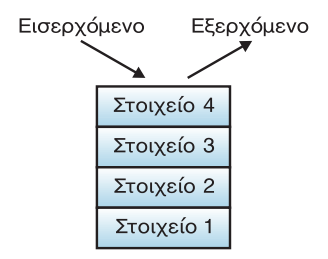

Μία στοίβα (stack) είναι μια γραμμική διάταξη στοιχείων, στην οποία εισάγονται και εξάγονται στοιχεία μόνο από το ένα άκρο (εικόνα 2.14). Η λειτουργία της εισαγωγής αποκαλείται ώθηση (push) και της εξαγωγής απώθηση (pull ή pop). Η φιλοσοφία εισαγωγής και εξαγωγής των στοιχείων ονομάζεται LIFO (Last In, First Out), δηλαδή το τελευταίο εισαγόμενο δεδομένο εξέρχεται και πρώτο.

Εικόνα: Στοίβα



Παράδειγμα 1:

Δεν υπάρχει διαθέσιμη περιγραφή.
Εικόνα: Στοίβα ενεργών εφαρμογών σε κινητό τηλέφωνο



Παράδειγμα 2:

Αναίρεση, ακύρωση αναίρεσης ή επανάληψη μιας ενέργειας - Υποστήριξη της  Microsoft
Εικόνα: Αναίρεση - Επανάληψη Ενέργειας σε Λογισμικό



Ουρά

Μια ουρά (queue) αποτελεί μια γραμμική διάταξη στοιχείων, στην οποία εισάγονται νέα στοιχεία από ένα άκρο και εξάγονται υπάρχοντα στοιχεία από το άλλο άκρο (εικόνα 2.15). Η λειτουργία της ουράς αποκαλείται FIFO (First In, First Out), δηλαδή το στοιχείο το οποίο εισάγεται πρώτο στην ουρά εξέρχεται και πρώτο.

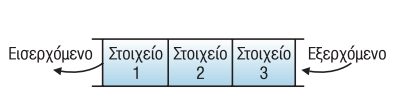

Εικόνα: Ουρά



Παράδειγμα 1:

Κλειστές για 4 ημέρες οι τράπεζες: Πώς θα επηρεαστούν μισθοδοσίες -  συναλλαγές - Magnesia News
Εικόνα: Σειρά προτεραιότητας στην τράπεζα



Παράδειγμα 2:

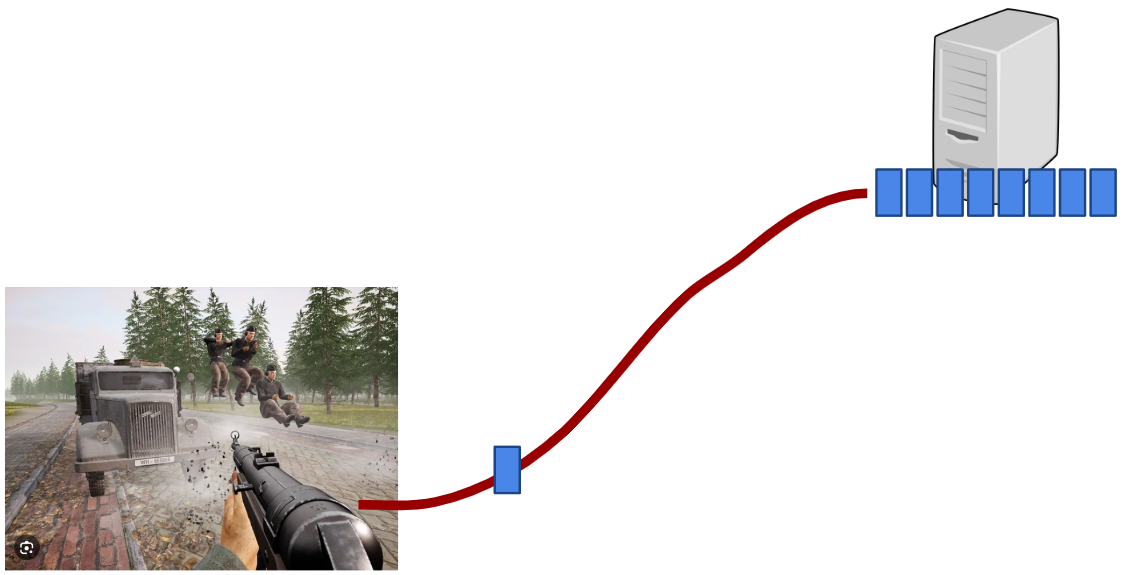

Εικόνα: Ουρά συμβάντων σε εξυπηρετητή (server)





Λίστα

Σε μια (συνδεσμική) λίστα (linked list) τα στοιχεία φαίνονται «λογικά» ότι είναι γραμμικά διατεταγμένα, χωρίς όμως αυτό να σημαίνει ότι βρίσκονται σε συνεχόμενες θέσεις της μνήμης του υπολογιστή (εικόνα 2.16). Ανεξάρτητα από τη θέση που καταλαμβάνει στη μνήμη ένα δεδομένο, συσχετίζεται με το επόμενό του με τη βοήθεια κάποιου δείκτη (pointer).

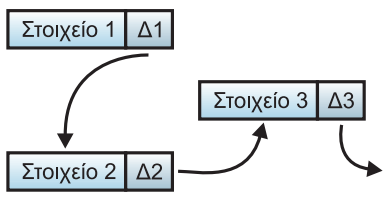

Εικόνα: Λίστα



Παράδειγμα:

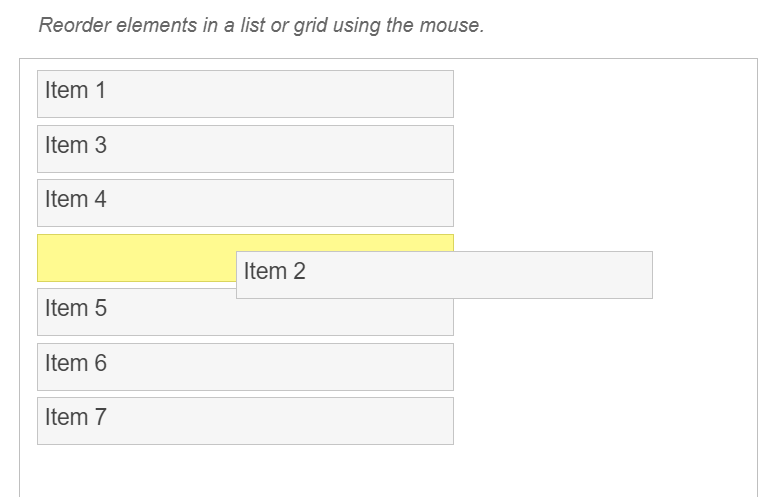

Εικόνα: Λίστα αντικειμένων σε Διαδικτυακή Εφαρμογή (Web App)





Δένδρο

Τo δένδρο (tree) είναι μη γραμμική δομή που αποτελείται από ένα σύνολο κόμβων, οι οποίοι συνδέονται με ακμές (εικόνα 2.17). Υπάρχει μόνο ένας κόμβος, από τον οποίο μόνο ξεκινούν ακμές, που ονομάζεται ρίζα (root). Σε όλους τους άλλους κόμβους καταλήγει μία ακμή και ξεκινούν καμία, μία ή περισσότερες. Οι κόμβοι στους οποίους καταλήγουν μόνο ακμές, ονομάζονται φύλλα.

Εικόνα: Δένδρο



Παράδειγμα:

Folder Tree
Εικόνα: Δένδρο Φακέλων, Υποφακέλων, Αρχείων





Γράφος

Ο γράφος (graph) αποτελεί τη πιο γενική δομή δεδομένων μια και αποτελείται από κόμβους και ακμές χωρίς όμως κάποια ιεράρχηση.

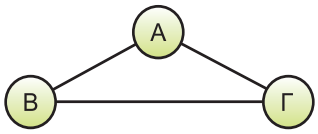

Εικόνα: Γράφος



Παράδειγμα:

Social Network Analytics. Social Network Analytics (with a Case… | by  Shreyansh nanawati | Analytics Vidhya | Medium
Εικόνα: Γράφος μελών κοινωνικού δικτύου







Σκοπιές Δομών Δεδομένων

Στατικές και Δυναμικές Δομές Δεδομένων

Υπάρχουν διάφοροι τρόποι διάκρισης των δομών δεδομένων. Διακρίνονται σε στατικές και δυναμικές. Οι στατικές δομές έχουν σταθερό μέγεθος και μπορούν να κατακρατήσουν συγκεκριμένο πλήθος στοιχείων. Αντίθετα οι δυναμικές δομές δεν έχουν σταθερό μέγεθος και το πλήθος των στοιχείων τους μπορεί να μεγαλώνει ή να μικραίνει καθώς στη δομή εισάγονται νέα δεδομένα ή διαγράφονται άλλα.



Γραμμικές και Μη Γραμμικές Δομές Δεδομένων

Οι δομές δεδομένων διακρίνονται επίσης σε γραμμικές και μη γραμμικές. Στις γραμμικές δομές μπορεί να ορισθεί κάποια σχέση διάταξης για δύο οποιαδήποτε διαδοχικά στοιχεία τους. Αυτό σημαίνει ότι κάποιο στοιχείο θα είναι πρώτο και κάποιο τελευταίο. Οποιοδήποτε από τα υπόλοιπα θα έπεται από το προηγούμενό του και θα προηγείται από το επόμενό του. Στις μη γραμμικές δομές δεν μπορεί να οριστεί μια σχέση διάταξης όπως η παραπάνω. Τέτοιες δομές είναι τα δένδρα και οι γράφοι. Στα δένδρα ένας κόμβος έχει έναν προηγούμενο αλλά πιθανόν πολλούς επόμενους. Στους γράφους κάθε κόμβος μπορεί να έχει πολλούς προηγούμενους και πολλούς επόμενους.



Δομές (Δευτερεύουσας) Βοηθητικής Μνήμης

Επίσης η διάκριση των δομών μπορεί να γίνει και ανάλογα με το είδος της χρησιμοποιούμενης μνήμης (κύρια ή βοηθητική). Οι δομές δεδομένων βοηθητικής μνήμης αποκαλούνται αρχεία δεδομένων (data files). Ένα αρχείο απαρτίζεται από έναν αριθμό ομοειδών εγγραφών (records). Κάθε εγγραφή διαθέτει ορισμένα πεδία (fields), που περιέχουν δεδομένα για μια οντότητα (π.χ. μαθητής).
